Medidores de deformación

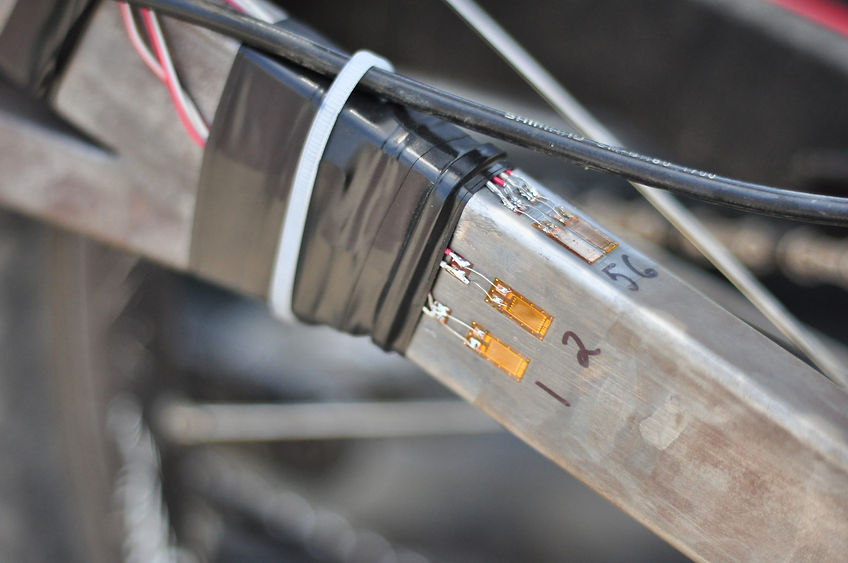

Los medidores de tensión son dispositivos que se utilizan para medir la tensión de un objeto. Inventado por Edward E. Simmons y Arthur C. Ruge en 1938, el tipo más común de medidor de tensión consiste en un respaldo flexible aislante que soporta un patrón de lámina metálica. La galga extensiométrica se fija al objeto con un adhesivo adecuado, como cianoacrilato. A medida que el objeto se deforma, la lámina se deforma, lo que hace que cambie su resistencia eléctrica. Este cambio de resistencia, generalmente medido usando un puente de Wheatstone, está relacionado con la deformación por la cantidad conocida como factor de calibre.

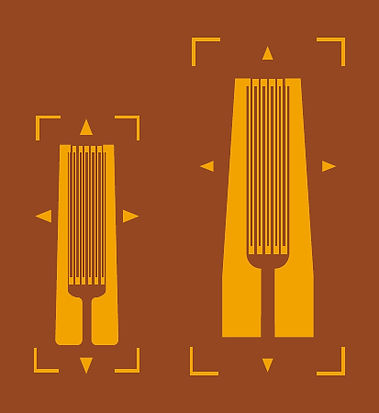

Una galga extensiométrica aprovecha de la conductancia eléctrica y su dependencia no solo de la conductividad eléctrica de un conductor, que es una propiedad de su material, sino también de la geometría del conductor. Cuando un conductor eléctrico se estira dentro de los límites de su elasticidad de modo que no se rompa ni se deforme permanentemente, se volverá más estrecho y más largo, cambios que aumentan su resistencia eléctrica de extremo a extremo. Por el contrario, cuando un conductor se comprime de tal manera que no se pandea, se ensanchará y acortará, cambios que disminuyen su resistencia eléctrica de extremo a extremo. A partir de la resistencia eléctrica medida de la galga extensiométrica, se puede inferir la cantidad de tensión aplicada. Un medidor de tensión típico dispone una tira conductora larga y delgada en un patrón en zig-zag de líneas paralelas, de modo que una pequeña cantidad de tensión en la dirección de la orientación de las líneas paralelas da como resultado una tensión multiplicativamente mayor sobre la longitud efectiva del conductor. —y, por lo tanto, un cambio multiplicativamente mayor en la resistencia— que el que se observaría con una sola línea recta alambre conductor Los medidores de tensión miden solo deformaciones locales y se pueden fabricar lo suficientemente pequeños como para permitir un análisis de "elementos finitos" de las tensiones a las que está sujeta la muestra. Esto se puede usar de manera efectiva en estudios de fatiga de materiales.
